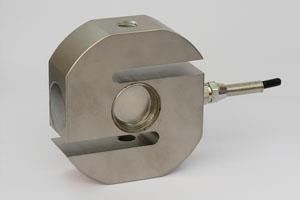

Protesto Adı: | S Beam Yük Hücresi | Kapasite aralığı: | 500kg 1000kg 2000kg 3000kg 4000kg 5000kg |
---|---|---|---|
Çıkış sinyali: | 3mV / h | Uygulama: | Vinç kantarı, hazne kantarı |
Duyarlık: | % 0.02 | Kablo uzunluğu: | 3-5 metre |
Vurgulamak: | s şeklindeki yük hücresi,s stili yük hücresi |
Boyutlar: (mm)
Anma Yükü (t) | E | M |
0.5--1 | 32 | M12X1.75 |
durumdayken, düğmeyi 2-3 | 32 | M20X2.5 |
4 | 36 | M20X2.5 |
5 | 50 | M24X3 |
ŞARTNAME | |||
Hassas: | C2- | ||
Nominal Çıkış: | 3.0mv 0.003 ± | ||
Sürünme (% FS / 30 dk): | 0.02 ± | ||
Sıfır bakiyesi (% FS): | 1.0 ± | ||
Giriş direnci: | 350 ± 5 | ||
Çıkış direnci: | 350 ± 5 | ||
Yalıtım direnci: | ≥5000 (100VDC) | ||
Sıcaklık. yayılma üzerindeki etkisi (% FS / 10 ℃): | 0.017 ± | ||
Sıcaklık. sıfır etkisi (% FS / 10 10): | 0.02 ± | ||
Geçici kullanın. aralığı (℃): | -20 ~ 55 | ||
Uyarma gerilimi (V): | 9 ~ 12 (DC) | ||
Güvenlik aşırı yükü (% FS) | % 150 | ||
Nihai aşırı yük (% FS) | % 200 | ||
Notu savun | IP67 | ||
Kablo uzunluğu: | 3 metre -10 metre | ||
Tel bağlantı yöntemi | |||
KIRMIZI = Girdi + | SİYAH = Girdi | YEŞİL = Çıktı + | BEYAZ = Çıkış- |
