Malzeme: | Alaşımlı çelik | Kapasite: | 500-20.000kg |
---|---|---|---|
Çıktı: | 3mv/v | Kesinlik: | C3 |
Kablo uzunluğu: | 3-10 metre | Uygulama: | Endüstriyel Tartım |
Vurgulamak: | kesme kirişi tipi yük hücresi,kiriş tipi yük hücresi,Tek Uçlu Kesme Kirişi Yük Hücresi |

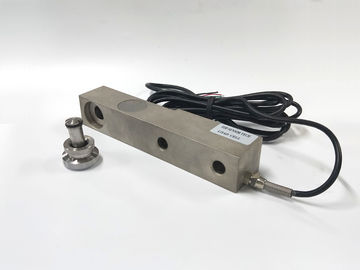

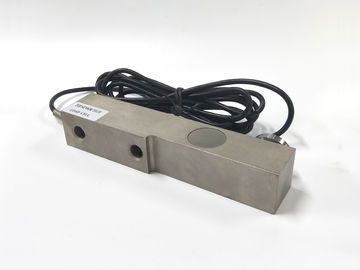

Tek Shear Beam Yük Hücresi Modeli: SD-01 KAPASİTE: 100kg-20,000kg Özellikler: Tek Shear Beam Yük Hücresi, 500kg ila 20.000kg arasında kapasite aralığı Alaşımlı Çelik Malzeme veya Paslanmaz Çelik, kaliteli, yüksek hassasiyet ve düşük maliyetler eloksal. standart montaj
Özellikler:
Tek Kesme Kirişli Yük Hücresi, 500kg ila 20.000kg arasında kapasite aralığı
Alaşımlı Çelik Malzeme veya Paslanmaz Çelik, kaliteli, yüksek doğruluk ve düşük maliyetler
Tutkal sızdırmaz, yüzey anodize edilmiştir. standart montaj
Uygulamalar: Yer terazileri, platform terazileri, köprü kantarı vb.
Boyutlar: (mm)
Anma yükü (kg) | L | L1 | L2 | L3 | L4 | D | D1 | D2 | 'H | H1 | H2 | B |
500--3000 | 203 | 95 | 22 | 98 | 64 | 13 | 16 | 32 | 43 | 37 | 30 | 37 |
5000-8000 | 235 | 110 | 22 | 124 | 66 | 21 | 22 | 38 | 52 | 48 | 30 | 48 |
10000 | 279 | 133 | 32 | 140 | 82 | 28 | 32 | 48 | 67 | 60 | 20 | 60 |
20000 | 318 | 153 | 38 | 159 | 89 | 34 | 38 | 54 | 82 | 70 | 24 | 70 |
Yük Hücresi Özellikleri: | |||
Doğruluk sınıfı: | C3- | ||
Nominal Çıkış: | 0.003 ± 3mV / h | ||
Sigara Doğrusallık (% FS): | 0.02 ± | ||
Sıfır bakiyesi (% FS): | 1.0 ± | ||
Giriş direnci: | 350 ± 5 | ||
Çıkış direnci: | 350 ± 5 | ||
Yalıtım direnci: | ≥5000 (100VDC) | ||
Sıcaklık. yayılma üzerindeki etkisi (% FS / 10 ℃): | 0.017 ± | ||
Sıcaklık. sıfır etkisi (% FS / 10 10): | 0.02 ± | ||
Çalışma sıcaklığı. aralığı (℃): | -20 ~ 55 | ||
Uyarma gerilimi (V): | 9 ~ 12 (DC) | ||
Güvenlik aşırı yükü (% FS) | % 150 | ||
Breaking aşırı yük (% FS) | % 200 | ||
Koruma derecesi: | IP67 | ||
Kablo uzunluğu: | 3 metre -10 metre | ||
Tel bağlantı yöntemi
|
