Malzeme: | Alaşımlı Çelik veya Paslanmaz Çelik | Kesinlik: | C3 |
---|---|---|---|
Su Koruması: | IP68 | Kablo uzunluğu: | 3-10 metre |
Uygulama: | Baskül | Yük Hücresi Tipi: | Tek Kesme Kirişli Yük Hücresi |
Vurgulamak: | kesme kirişi tipi yük hücresi,kiriş tipi yük hücresi,500kg Tek Noktalı Yük Hücresi |

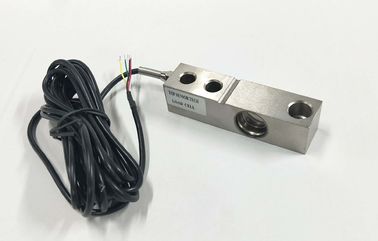

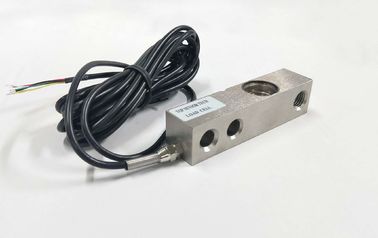

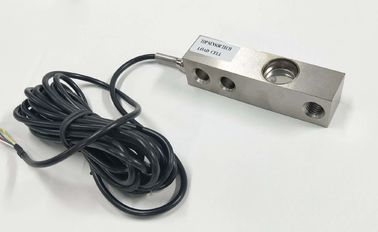

Tek Nokta Yük Hücresi Kapasitesi 100kg 500kg 1000kg 2000kg 5000kg 10000kg
Tek Kesme Kirişli Yük Hücresi
modeli:SD-03A
Kapasite:0.2-10t / 0.5-20Klb
Özellikleri:
Alaşımlı çelik yapı;Kaynak sızdırmazlığı IP67
Uygulamalar:
Elektronik platform kantarları, araç kantarları, demiryolu kantarları vb.
Boyutlar:
Kapasite | L | L1 | L2 | L3 | L4 | D | B | m |
0,5~2(t) | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13,5 | 31.8 | M12X1.75 veya |
5~10(klb) 2,5~5(t) | 171.5 | 77,2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3/4-16UNF |
15,20(klb) 7,5,10(t) | 222.3 | 101.6 | 25.4 | 50.8 | 120,7 | 26.2 | 50.8 | M24x2 |
Hassasiyet: %0.02FS | İzolasyon direnci: ≥5000MΩ(100VDC) |
Nominal çıkış: 2±0,003 mv/v veya 3mv/v | Uyarma gerilimi: 9~12VDC |
Doğrusal olmayan: %0.03 FS | Telafi edilen sıcaklık aralığı: -10~+40℃ |
Histerezis: %0.03FS | Sıcaklık aralığını kullanın: -20~+55℃ |
Tekrar: %0.02FS | Sıfırda sıcaklık etkisi: 0.03FS/10℃ |
Sürünme: %0.02FS/10dk | Açıklık üzerindeki sıcaklık etkisi: 0.02FS/10℃ |
Sıfır bakiye: ±1%FS | Güvenli aşırı yük: %120 |
Giriş direnci: 350±5Ω | Nihai aşırı yük: %150 |
Çıkış direnci: 350±3Ω | Savunma sınıfı: IP68 |
Kablo Uzunluğu :3 metre , 5 metre veya istek üzerine | |
Kablo bağlantısı |
