Otomatik Döner Döner DTS-01 için Dinamik Döner Değiştiricisi Sensörü 10-1000Nm

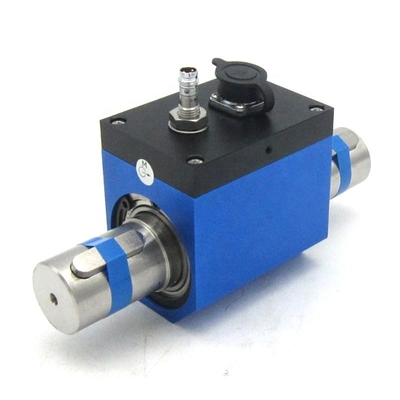

DTS-01 Kayma halka tipi döner tork sensörü

Model: DTS-01

Kapasite: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm

Kesinlik: ±0.1; ±0.3± 0,5% F.S.

Çıkış hassasiyeti: 1.0 ̊1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Özellikleri:

1, Döner sensörü, yüksek hassasiyet ve istikrarlı performansla gerginlik ölçümünden ve entegre devreden oluşur.

2, Mükemmel uzun süreli istikrarlı

3, iki ucunda da anahtar bağlantısı var

4, en fazla 4000 RPM

Uygulama:

Otomatik Dönüştürücü Sensörü 10-1000Nm Otomatik Dönüştürücü Sensörü için

Teknik özellik:

Boyut: mm

Anahtar oluk boyutu: LxDxW 22x3.5x6mm

1, Uygulama Alanı

DTS serisi dinamik tork sensörü, tork ve mekanik güç tüketimi için doğru bir ölçüm cihazıdır.

1.1 Elektromotor, Motor motoru, içten yanmalı motor ve diğer dönen ekipman.

1.2 Fan, su pompası, tork anahtarı

1.3 Tren, mobil otomobil, traktör, uçak, gemi, madencilik makinesi

1.4 Su geri dönüşüm sistemi

1.5 Viskometre

1.6 İşlem endüstrisi

2, Kurulum gereksinimi

2.1 Hem dikey hem de yatay kurulum için uygundur

2.2 Tüm yükleme ekipmanları, tork sensörü, güç ekipmanları aşırı titreşimden kaçınmak için sağlam bir platformda kurulmalıdır. Aksi takdirde dengesiz okumalara neden olabilir.hassasiyeti azaltmak veya hatta hasar tork sensörü.

2.3 Elastik iğneli bir koplama kullanın

2.4 Döngü sensörünün orta kısmını sabitlemek için esnek bir sabitleme önerilir. Sert bir sabitleme uygulanmaz.

2.5 Yükleme ekipmanlarının, tork sensörlerinin ve güç ekipmanlarının konsantrisite toleransı Φ0.05mm'den az olmalıdır.

3Kurulum adımları

3.1 Güç ekipmanı ile yükleme ekipmanı arasındaki mesafe, şaft bağlantısı tipine ve tork sensör uzunluğuna göre doğrulanmalıdır.Axil hattı (güç ve yükleme ekipmanlarının) ve datum düzlemi arasındaki boşluğu ayarlayın, aralarındaki koaksiyallığın Φ0.03mm'den daha az olduğundan emin olun, sonra güç ve yükleme ekipmanlarını datum düzlemine sabitleyin.

3.2 Her bir şafte bir koplama kurulur.

3.3 Döner sensörü ve datum düzlemi arasındaki mesafeyi ayarlamak, onların aks hattı ile güç ve yükleme ekipmanlarının aks hattı arasındaki koaksiyalite'nin Φ0.03mm'den daha az olduğundan emin olmak.Sonra datum düzleminde tork sensörü sabitleyin.

3.4 Bağlantıyı tamir et, montaj tamamlandı.

4Normal kurulum yolları

4.1 Hız 300RPM'den az olduğunda, saat yönünde ve saat yönüne karşı sıkça dönmediğinde, çift sensörüne bağlanmak ve dönmesini engellemek için esnek bir nesne kullanılabilir.

4.2 Hız, saat yönünde ve saat yönüne karşı sıkça dönerken, 300RPM'den yüksek olduğunda, tork sensörünün hem ön hem de arkasına sabitleme plakaları gereklidir.2-3 mm silikon kauçuk katı bağlantı haline önlemek için 15% -20% sıkıştırma miktarı ile torque sensörü ve sabitleme tahtası ortasında ekleyin.
