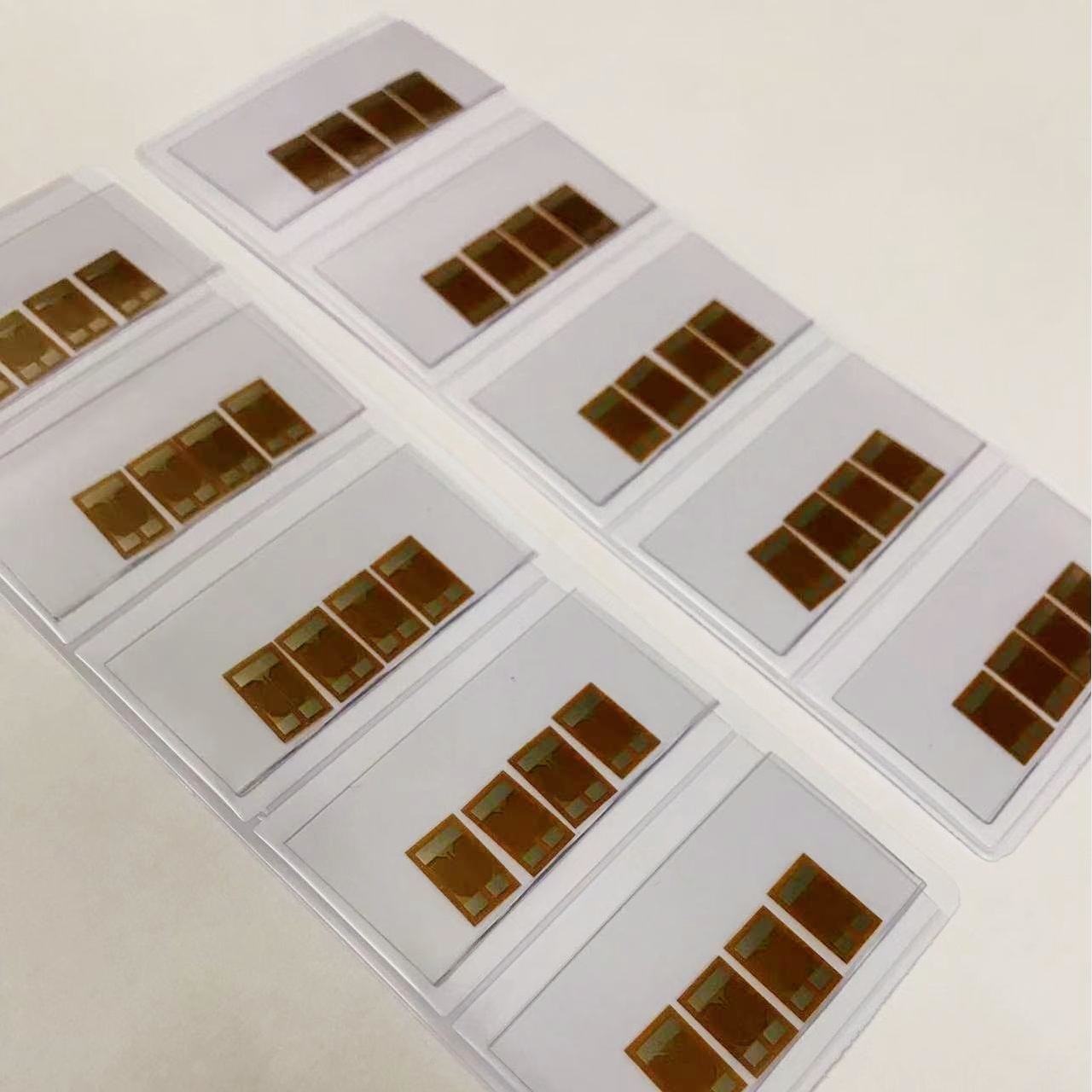

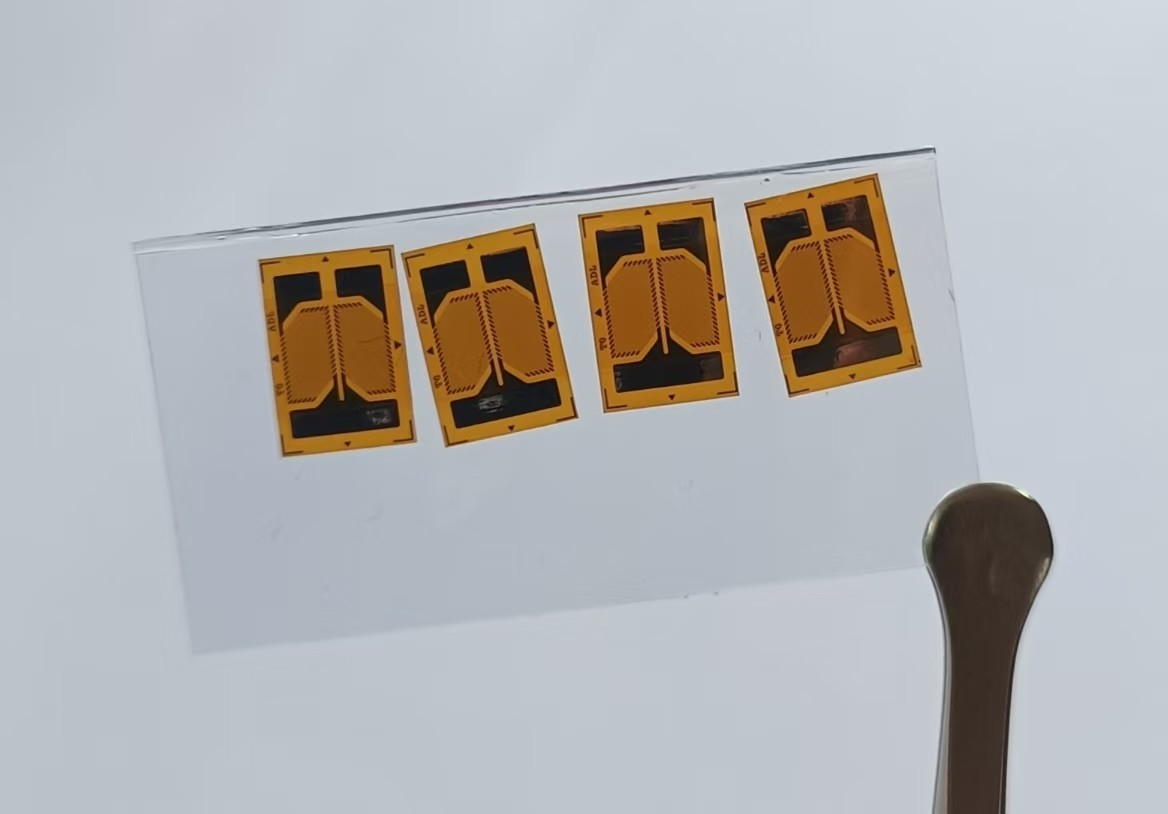

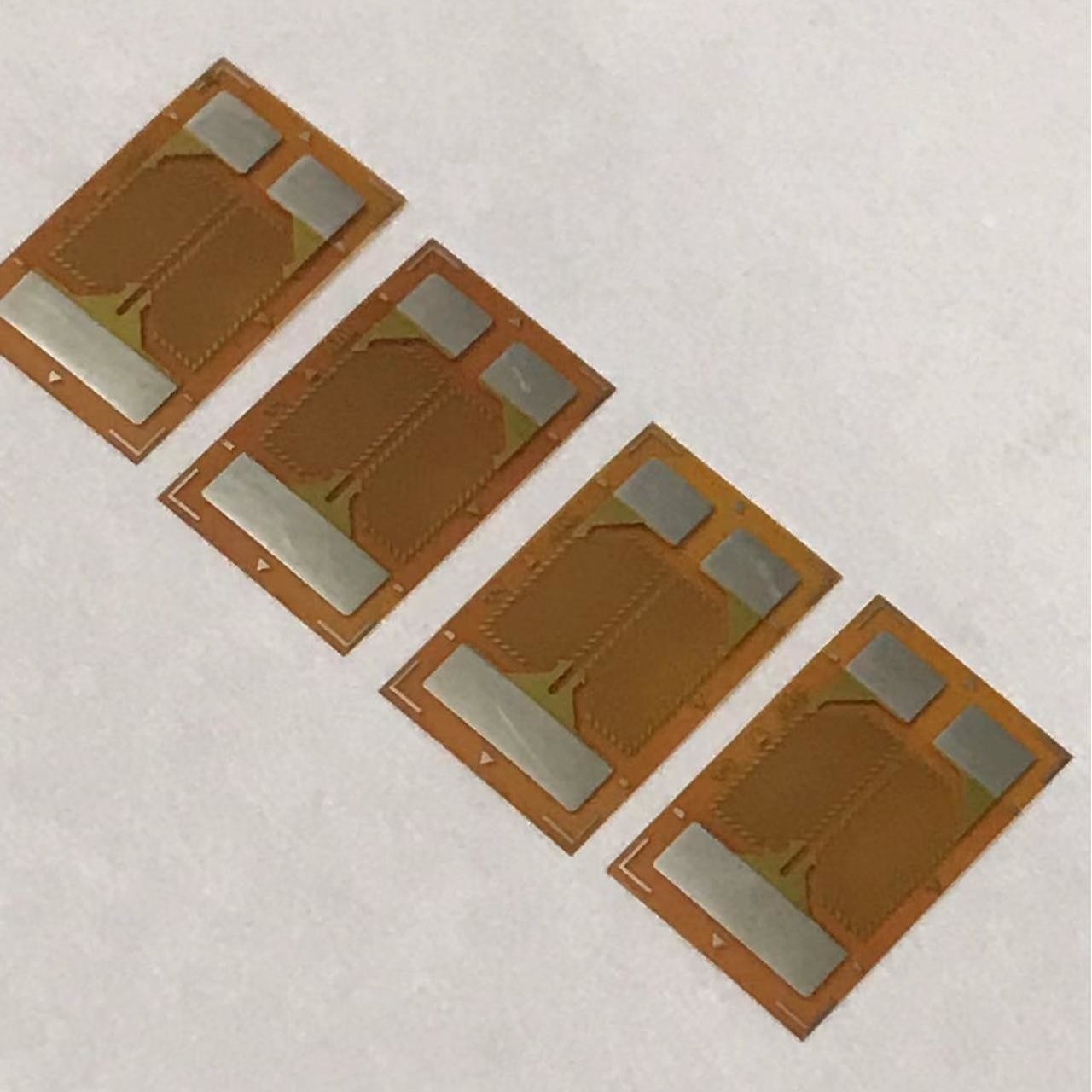

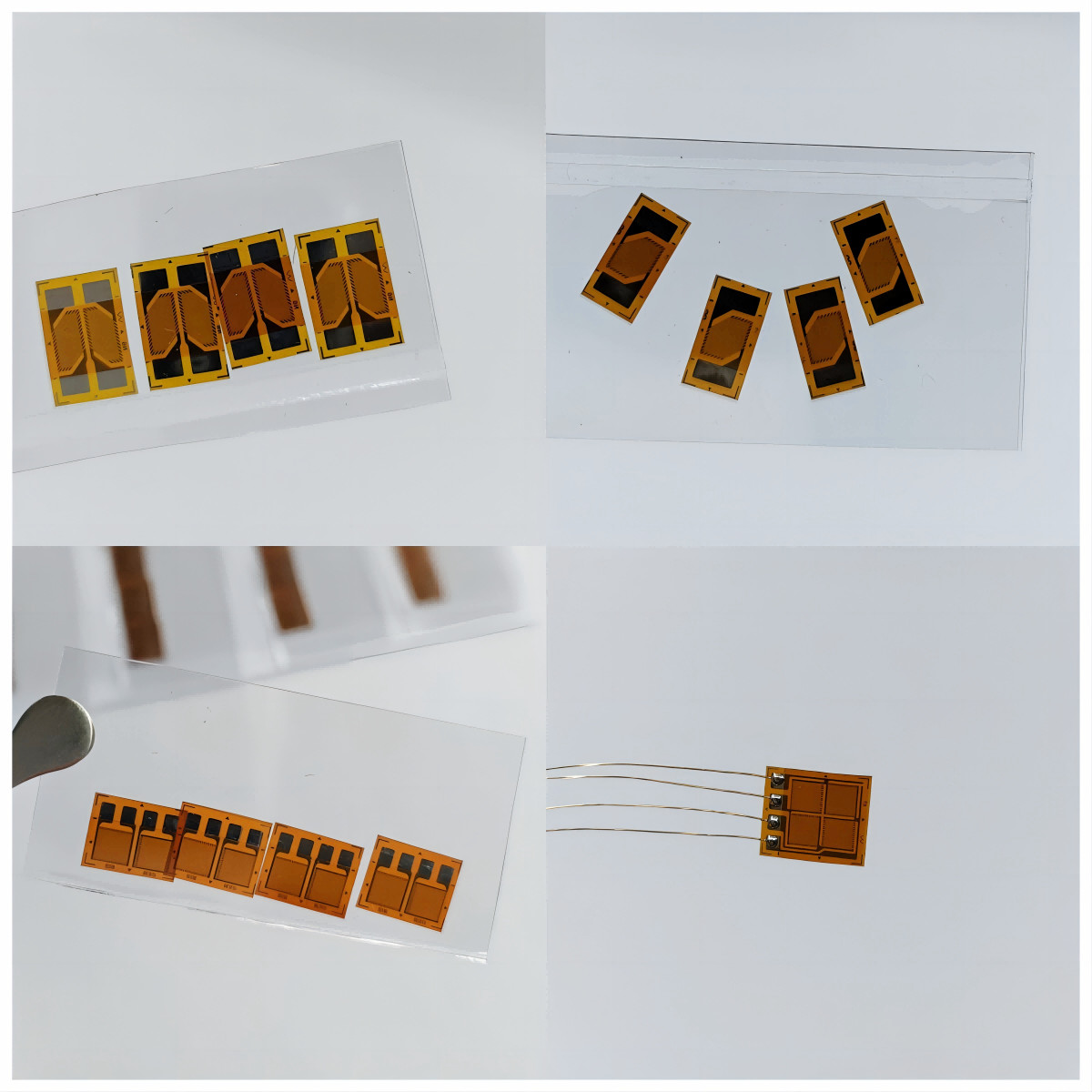

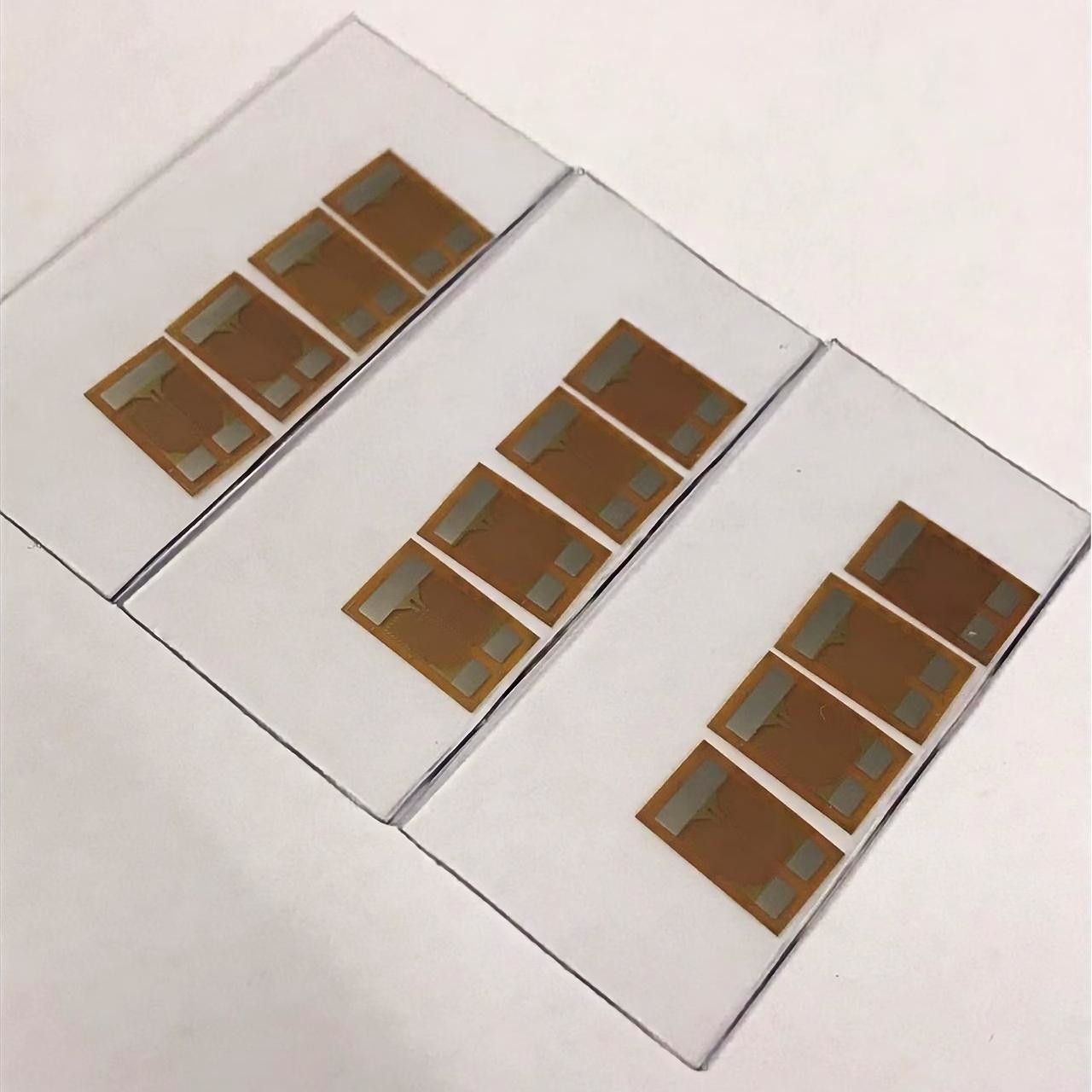

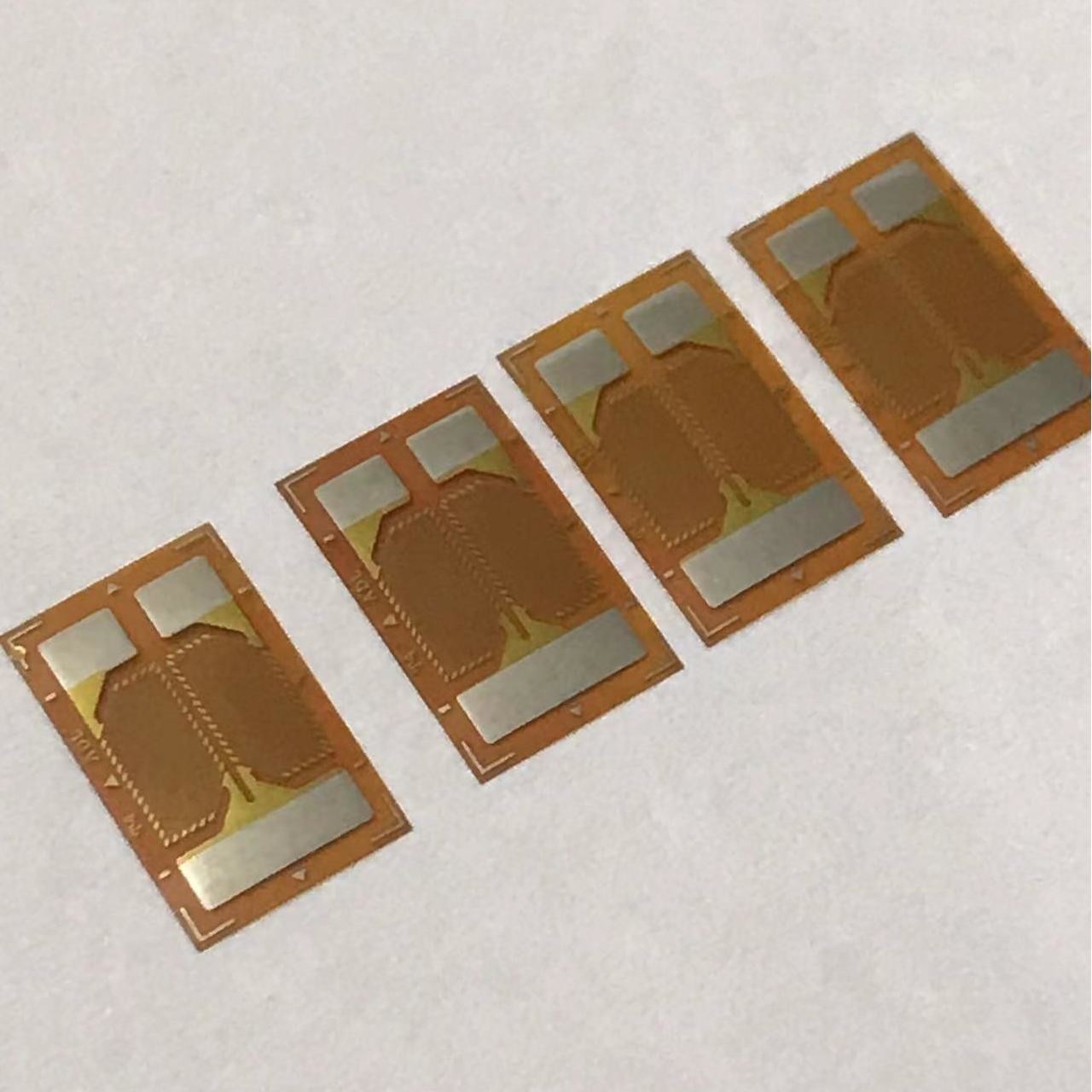

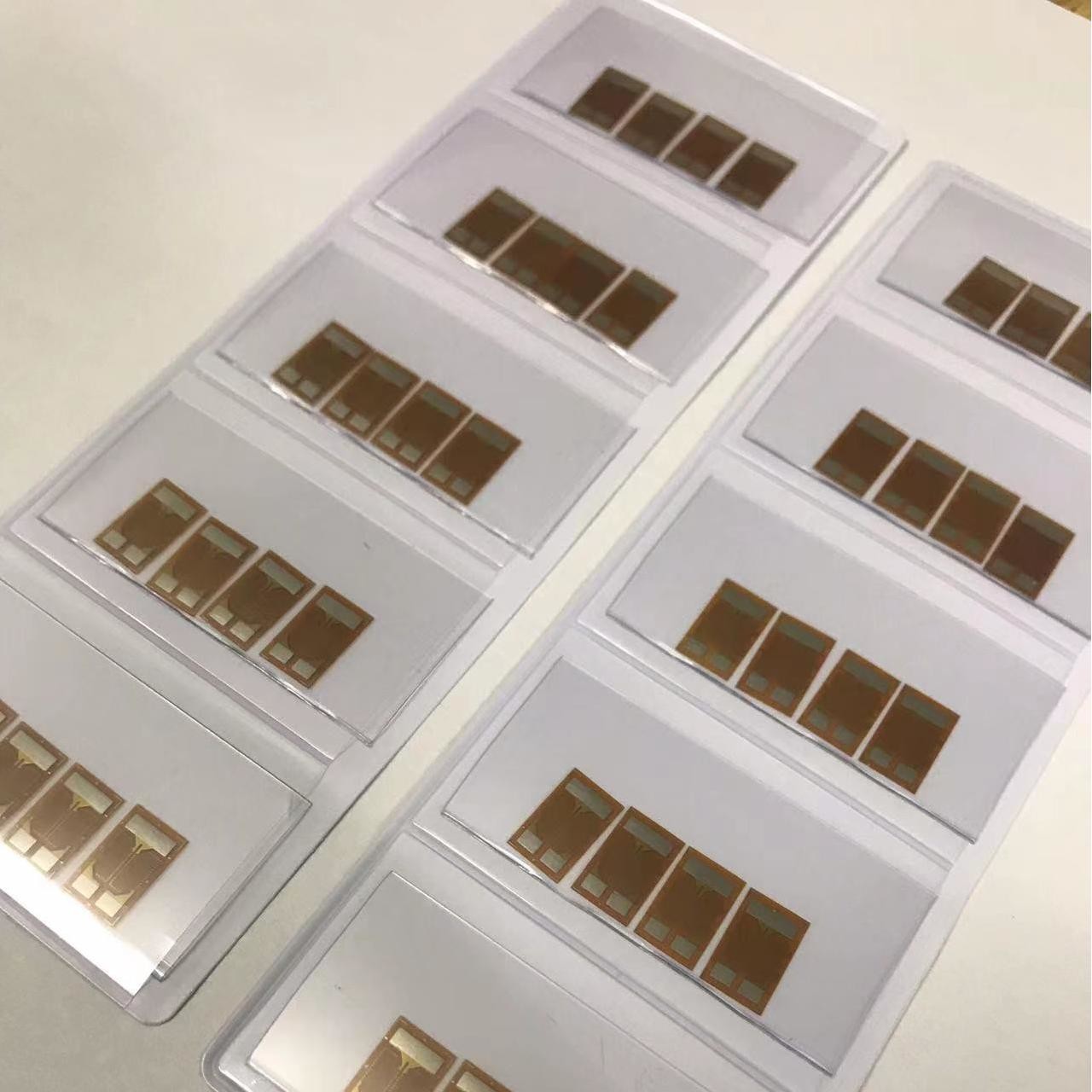

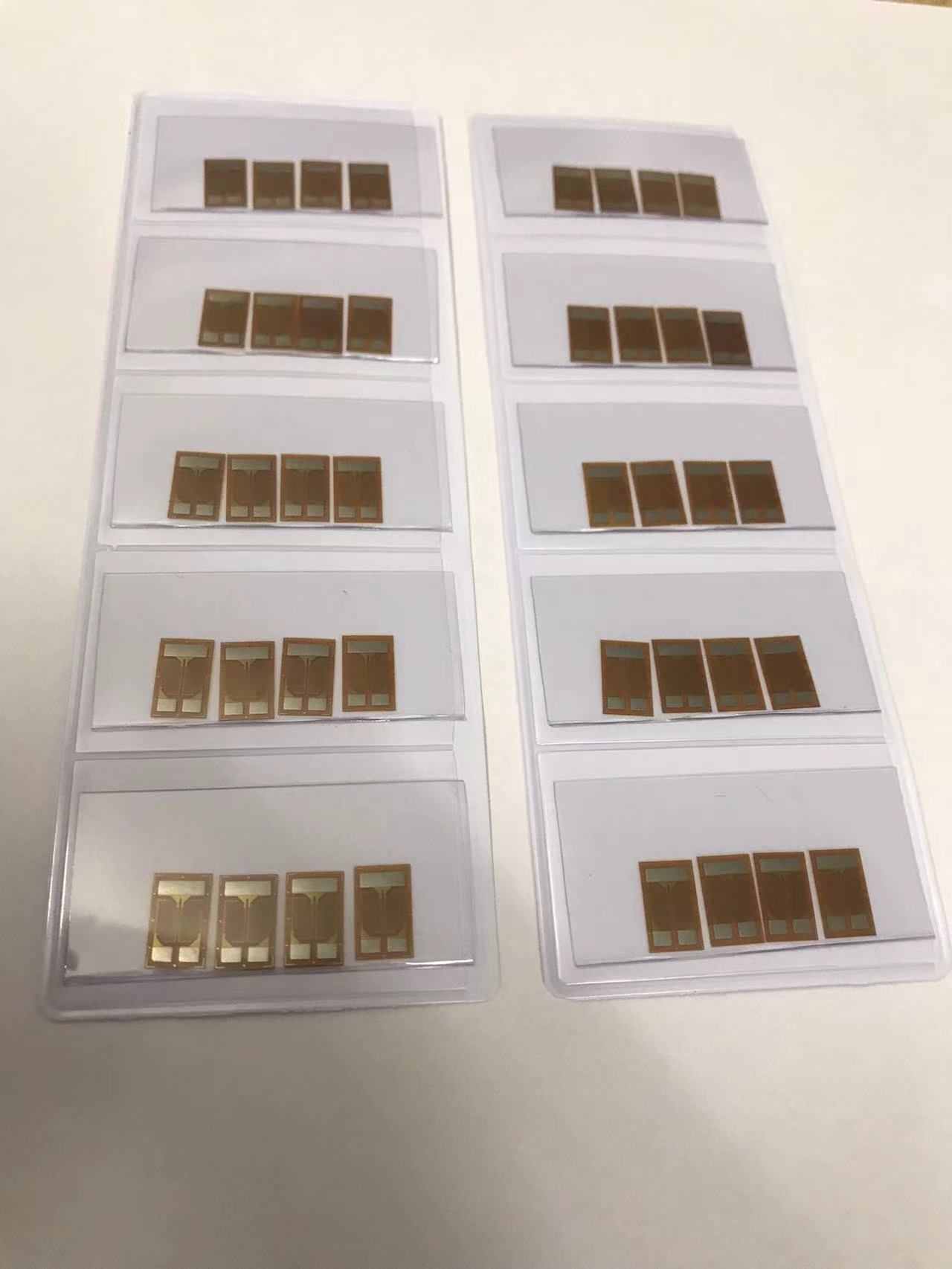

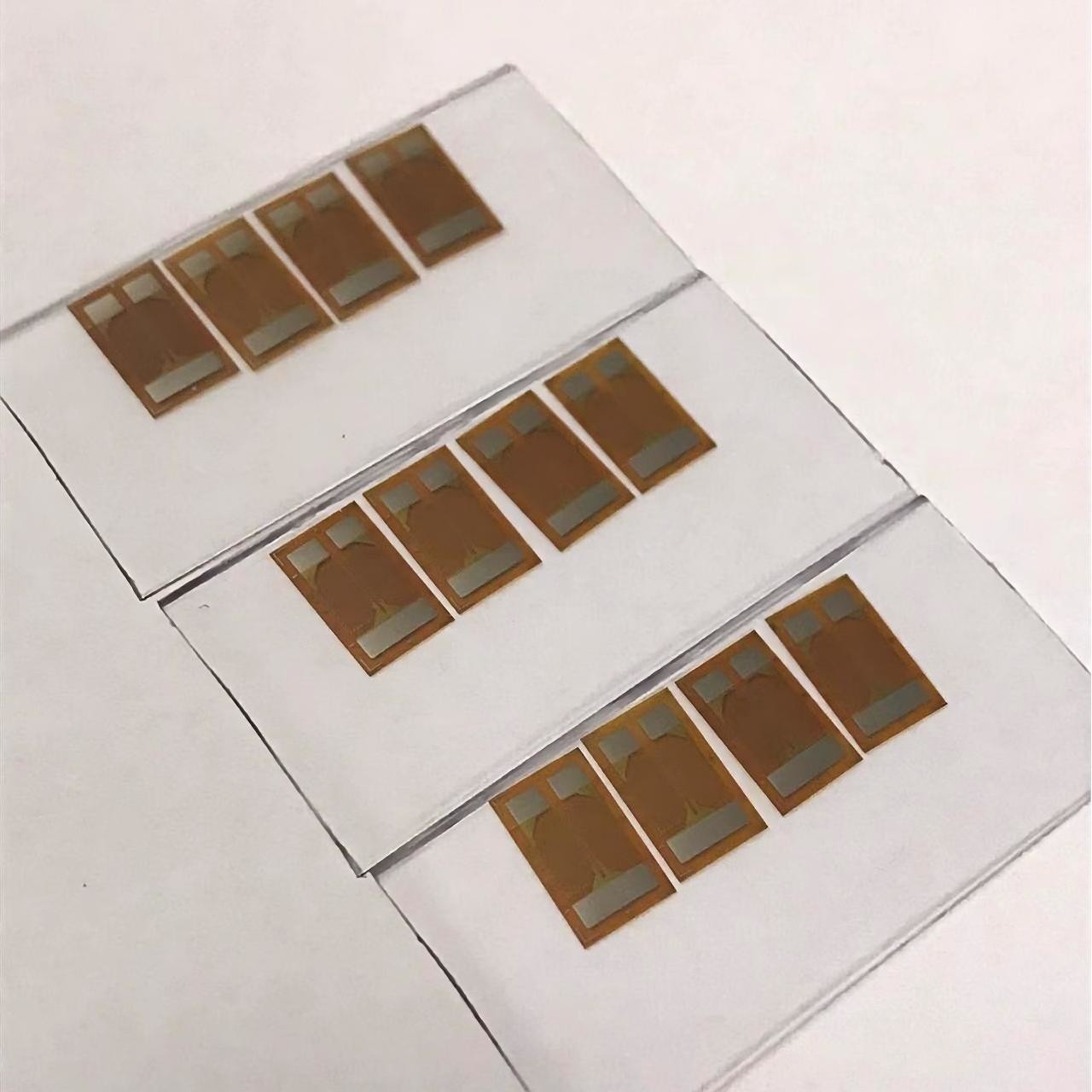

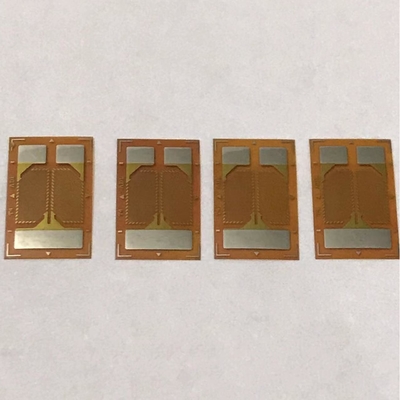

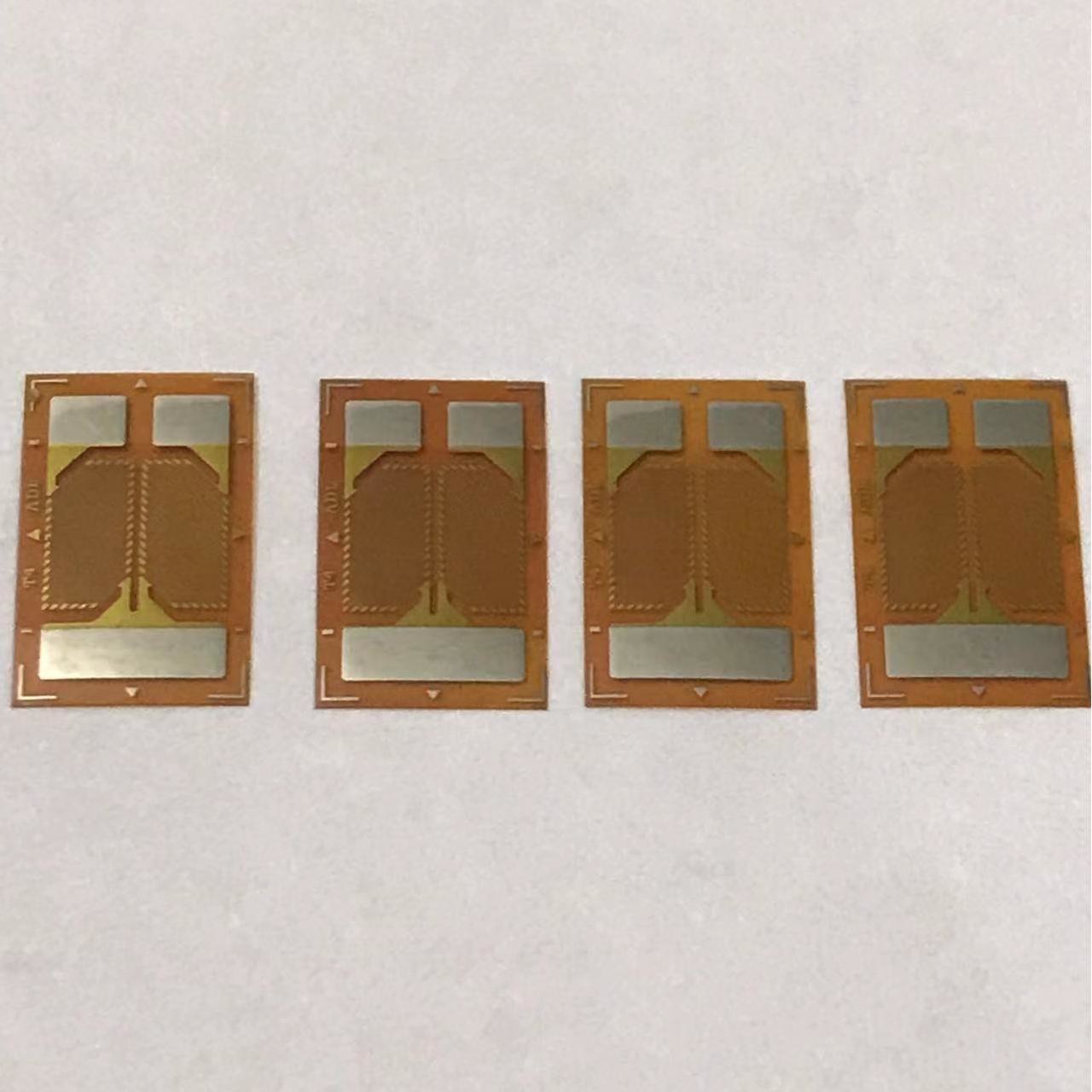

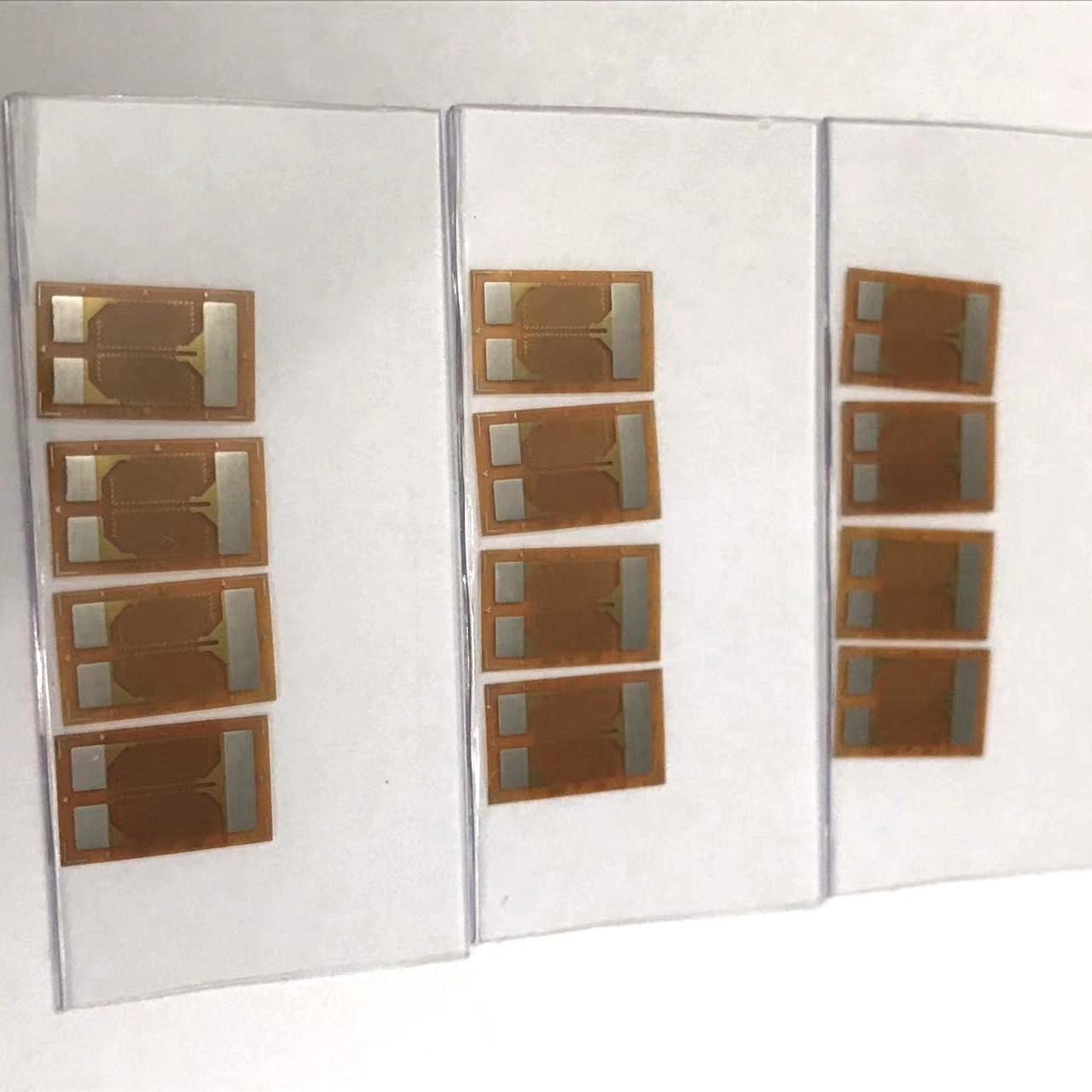

Yarım köprü kesme folyo gerginlik ölçerleri 350 Ohm HA serisi
Ürün Tanımı:
Foliya gerginlik ölçerlerimiz yüksek hassasiyet ve hassasiyetle mikro basınç değişikliklerini doğru ölçmek için tasarlanmıştır.Uzun süreli istikrar ve güvenilir performans sağlamak için doğrusal gerilim ölçerleri yüksek kaliteli malzemelerden yapılır.
EB-A Serisi Folyo Gerginlik Ölçücüsü, çeşitli yük hücresi sensör uygulamalarında kullanılmak üzere uygun bir yarı köprü gerginlik ölçücüsüdür.Bu mikro basınç sensörü sert ortamlarda ve aşırı koşullarda kullanmak için mükemmeldir..
Foliya gerginlik ölçer ürünümüzün kilit özelliklerinden biri, ± 0,05% tam ölçekli histerezisidir. Bu, mikro basınç sensörünün her seferinde doğru ve güvenilir sonuçlar vermesini sağlar.yük hücresi sensörü uygulamaları için popüler bir seçim yapar.
İster laboratuvar testleri için ister endüstriyel uygulamalar için mikro basınç sensörüne ihtiyacınız olsun, Foliya Gerginlik Ölçücüsü ürünümüz çok yönlü ve güvenilir bir seçimdir.ve uzun vadeli istikrar, çizgisel gerginlik ölçerlerimize her zaman doğru sonuçlar vereceğine güvenebilirsiniz.
Özellikleri:
- Ürün Adı: Foliya Gerginlik ölçer
- Hysteresis: ±0,05% Tam ölçek
- Taşıyıcı malzeme: Fenol Aldehit/ Poliamid/ Epoksi
- Malzeme: Çelik veya Alüminyum alaşımı
- Ölçüm aralığı: 0-1000 Mikrostrain
- Hizmet: Özel
Uygulamalar:
Bir çeşit folyo gerginlik ölçerleri olan yarı köprü gerginlik ölçerleri, fenolik aldehit, poliamid veya epoksi taşıyıcı bir malzeme ile yapılır.Bu malzemeler mükemmel esneklik ve dayanıklılık sağlar, gerginlik ölçerlerinin zorlu çalışma koşullarına dayanabilmelerini sağlar. -20 ° + 80 ° C çalışma sıcaklık aralığı, gerginlik ölçerlerinin çok çeşitli ortamlarda kullanılabilmesini sağlar.
HA serisi folyo gerginlik ölçerleri, çeşitli uygulamalarda kullanılmak için idealdir. Endüstriyel ölçeklerin, kuvvet ölçüm cihazlarının ve tork sensörlerinin yapımında kullanılabilir.Ayrıca otomotiv endüstrisinde kullanılmak için de uygundurlar., bir aracın çeşitli bileşenlerine uygulanan kuvvetleri ölçmek için kullanılabilir.
Bu gerginlik ölçerlerinin diğer uygulamaları arasında, uçak kanatları üzerindeki gerilimi ölçmek için kullanılabilecekleri havacılık endüstrisinde, tıp endüstrisinde,Protetik uzuvlara uygulanan kuvveti ölçmek için kullanılabilecekleri yerlerde.
Top Sensor'un HA serisi Folyo Gerginlik Ölçerlerinin çok yönlülüğü ve doğruluğu, bunları yük hücresi sensörlerinin yaratılmasında önemli bir bileşen haline getiriyor.Güç değişikliklerini doğru ölçme yetenekleri, ağırlık ve basınç, onları çok çeşitli endüstrilerde ve uygulamalarda kullanmak için ideal hale getirir.
Model: HA serisi
Bu ölçüm 0.003 ila 0.007 mm olan alaşım folyoları kullanır
Kalınlığı 0.03 mm'lik epoksi reçinenin yapımı, mükemmel elektrik yalıtım ve performans göstermektedir.
Arka planın rengi nesneyi ayırt etmek için kodlanmıştır
Kendi sıcaklığını telafi etmek için örnek malzemesi.
Çalışma sıcaklığı -20 ̊+80°C, sıcaklık telafi aralığı +10 ̊+80°C
Spesifikasyon:
| Model |
Şebeke Boyutu
(mm) |
Alt boyut (mm) |
Şebeke mesafesi (mm) |
| BF ((BA/BE) 350-2HA |
2.0×3.7 |
9.0×5.6 |
/ |
| BF ((BA/BE) 350-3HA |
2.8x5.5 |
9.7x6.7 |
/ |
| BF ((BA/BE) 350-4HA |
3.7x6.4 |
8.5×7.4 |
/ |
| BF ((BA/BE) 650-3HA |
2.8x4.7 |
8.8x5.7 |
/ |
| BF ((BA/BE) 1000-3HA |
2.8x5.5 |
9.7x6.7 |
/ |
| BF ((BA/BE) 1000-4HA |
3.8x6.4 |
8.5×7.4 |
/ |
Teknik parametreler:
| Temel malzeme |
Fenol Epoxy |
|
Measuhalka ızgara malzemesi
|
Süreklibir
|
|
Direniş
|
Standart Değer Hatası
|
Oh
|
350±10Ω
|
| Ortalamadan sapma |
Oh |
≤0,5Ω |
|
Kullanım sıcaklığı
|
/ |
(-30°C- +80°C)
|
|
Duyarlılık(Gage Factor)
|
/ |
2.0±1%
|
|
Max Vrms
(Maksimum izin verilen köprü güçlendirme voltajı)
|
/ |
8 Volt
|
|
Isı çıkışı
|
Co.eEğlenceli
|
Um/m/°C
|
≤2
|
|
Ortalama Dağınıklık
|
± mm/m
|
≤30
|
| Oda sıcaklığı yalıtım direnci |
MOh |
10000 |
| Oda sıcaklığı gerginliği son derece yüksek(Yüklenme sınırı) |
Um/m |
20000 |
|
Mekanik Isterez
|
Um/m
|
1.2
|
|
Yorgun Yaşam
|
/ |
≥107
|
|
Yürüyen Kod
|
Alaşımlı çelik / Paslanmaz çelik
|
