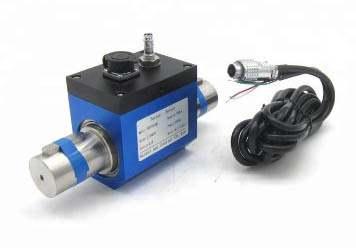

DTS-01 Temassız Dinamik Tork Transdüserleri Anahtar Kalibrasyonu

Model: DTS-01

Kapasite: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm

Hassasiyet: ±0.1; ±0.3; ±0.5%F.S

Çıkış hassasiyeti: 1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Özellikler:

1, Tork sensörü, yüksek hassasiyet ve kararlı performans ile gerinim ölçer ve entegre devreden oluşur.

2, Mükemmel uzun süreli kararlılığa sahip

3, Her iki uçta anahtar bağlantısı ile

4, En fazla 4000RPM

Teknik özellikler:

Boyut: mm

anahtar oluk boyutu: U x D x G 22x3.5x6mm

1, Uygulama Alanı

DTS serisi dinamik tork sensörü, tork ve mekanik güç tüketimi için doğru bir ölçüm cihazıdır. Başlıca şu alanlarda uygulanır:

1.1 Elektromotor, Motor, içten yanmalı motor ve diğer döner ekipmanlar.

1.2 Fan, su pompası, tork anahtarı

1.3 Tren, otomobil, traktör, uçak, gemi, maden makinesi

1.4 Su geri dönüşüm sistemi

1.5 Viskozimetre

1.6 Proses endüstrisi

2, Kurulum gereksinimi

2.1 Hem dikey hem de yatay kurulum için uygundur

2.2 Tüm yükleme ekipmanları, tork sensörü, güç ekipmanı, aşırı titreşimi önlemek için sağlam bir platform üzerine kurulmalıdır. Aksi takdirde, kararsız okumalara neden olabilir, doğruluğu azaltabilir veya hatta tork sensörüne zarar verebilir.

2.3 Elastik pim bağlantısı kullanın

2.4 Tork sensörünün orta kısmının sabitlenmesi için esnek sabitleme önerilir. Sert sabitleme uygulamayın.

2.5 Yükleme ekipmanı, tork sensörü, güç ekipmanının eşmerkezlilik toleransı Φ0.05mm'den az olmalıdır.

3, Kurulum adımları

3.1 Mil bağlantı tipine ve tork sensörü uzunluğuna göre güç ekipmanı ve yükleme ekipmanı arasındaki mesafeyi onaylayın. Mil hattı (güç ve yükleme ekipmanı) ile referans düzlemi arasındaki boşluğu ayarlayın, aralarındaki eşeksenliliğin Φ0.03mm'den az olduğundan emin olun, ardından güç ve yükleme ekipmanını referans düzlemine sabitleyin.

3.2 Her mile bağlantı takın

3.3 Tork sensörü ile referans düzlemi arasındaki mesafeyi ayarlayın, mil hatları ile güç ve yükleme ekipmanının mil hattı arasındaki eşeksenliliğin Φ0.03mm'den az olduğundan emin olun. Ardından tork sensörünü referans düzlemine sabitleyin.

3.4 Bağlantıyı sabitleyin, kurulum tamamlandı.

4, Normal kurulum yolları

4.1 Hız 300RPM'den az olduğunda, sık sık saat yönünde ve saat yönünün tersine dönme olmaz, tork sensörüne bağlanmak ve dönmesini engellemek için bazı esnek nesneler kullanılabilir.

4.2 Hız 300RPM'den yüksek olduğunda, sık sık saat yönünde ve saat yönünün tersine dönme ile, tork sensörünün ön ve arka tarafına sabitleme plakası gereklidir. Tork sensörü ile sabitleme kartının ortasına %15-%20 sıkıştırma miktarı ile 2-3 mm silikon kauçuk ekleyin, böylece sert bağlantı olmasını engelleyin.
