Temassız Dinamik Hız Tork Dönüştürücüler

Temassız Dinamik Tork Sensörleri

Model: DTS-01

Kapasite: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm

Hassasiyet: ±0.1; ±0.3; ±0.5%F.S

Çıkış hassasiyeti: 1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Özellikler:

1, Tork sensörü, yüksek hassasiyet ve kararlı performansa sahip gerinim ölçer ve entegre devreden oluşur.

2, Mükemmel uzun vadeli stabiliteye sahip

3, Her iki uçta anahtar bağlantısı ile

4, En fazla 4000 RPM

Teknik özellikler:

Boyut: mm

Anahtar yuvası boyutu: UxDxG 22x3.5x6mm

1, Uygulama Alanı

DTS serisi dinamik tork sensörü, tork ve mekanik güç tüketimi için doğru bir ölçüm cihazıdır. Başlıca şunlarda uygulanır:

1.1 Elektromotor, Motor, içten yanmalı motor ve diğer dönen ekipmanlar.

1.2 Fan, su pompası, tork anahtarı

1.3 Tren, otomobil, traktör, uçak, gemi, madencilik makinesi

1.4 Su geri dönüşüm sistemi

1.5 Viskozimetre

1.6 Proses endüstrisi

2, Kurulum gereksinimi

2.1 Hem dikey hem de yatay kurulum için uygundur

2.2 Tüm yükleme ekipmanları, tork sensörü, güç ekipmanları aşırı titreşimi önlemek için sağlam bir platform üzerine monte edilmelidir. Aksi takdirde, kararsız okumalara, doğruluk kaybına veya tork sensörünün hasar görmesine neden olabilir.

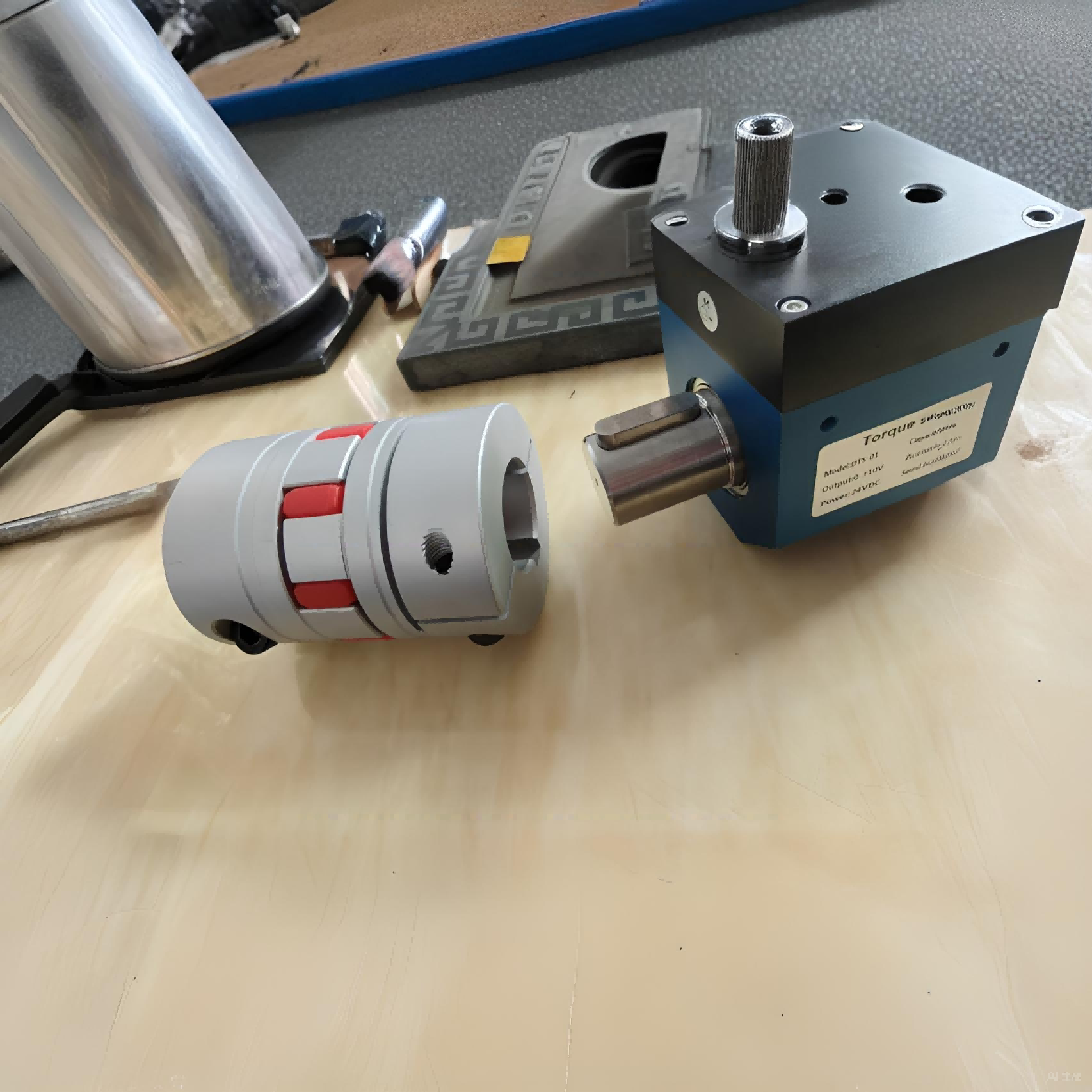

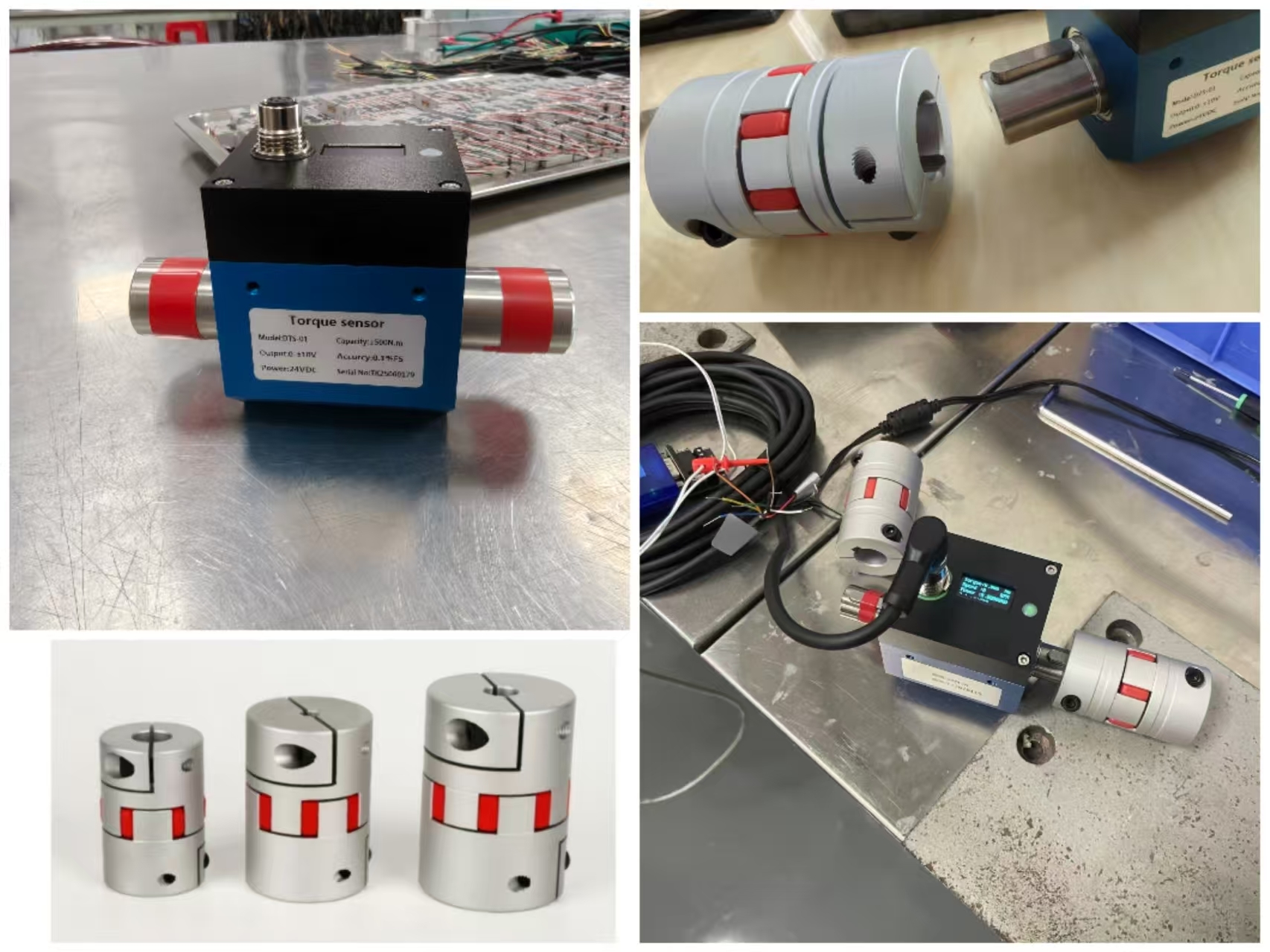

2.3 Elastik pim kuplajı kullanın

2.4 Tork sensörünün orta kısmını sabitlemek için esnek sabitleme önerilir. Rijit sabitleme uygulamayın.

2.5 Yükleme ekipmanları, tork sensörü, güç ekipmanlarının eş merkezlilik toleransı Φ0.05mm'den az olmalıdır.

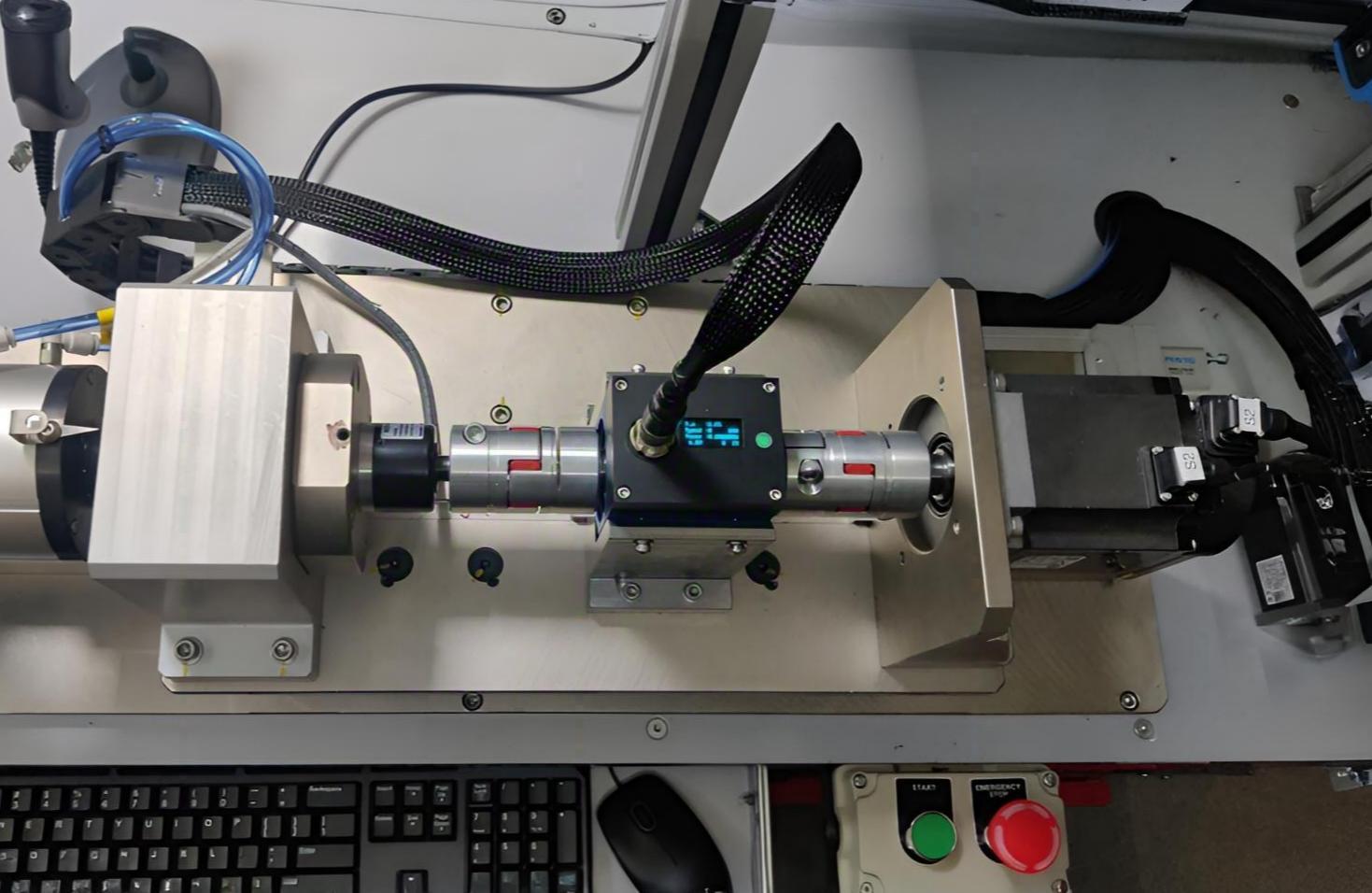

3, Kurulum adımları

3.1 Mil bağlantı tipine ve tork sensörü uzunluğuna göre güç ekipmanı ve yükleme ekipmanı arasındaki mesafeyi doğrulayın. Mil hattı (güç ve yükleme ekipmanlarının) ve referans düzlemi arasındaki boşluğu ayarlayın, aralarındaki eş merkezliliğin Φ0.03mm'den az olduğundan emin olun, ardından güç ve yükleme ekipmanlarını referans düzlemine sabitleyin.

3.2 Her mile kuplaj takın

3.3 Tork sensörü ve referans düzlemi arasındaki mesafeyi ayarlayın, eksen hatlarının ve güç ve yükleme ekipmanlarının eksen hattının eş merkezliliğinin Φ0.03mm'den az olduğundan emin olun. Ardından tork sensörünü referans düzlemine sabitleyin.

3.4 Kuplajı sabitleyin, kurulum tamamlandı.

4, Normal kurulum yolları

4.1 Hız 300 RPM'den az olduğunda, sık sık saat yönünde ve tersi yönde dönme olmadığında, tork sensörüne bağlanmak ve dönmesini önlemek için bazı esnek nesneler kullanılabilir.

4.2 Hız 300 RPM'den yüksek olduğunda, sık sık saat yönünde ve tersi yönde dönme olduğunda, tork sensörünün ön ve arka kısımlarında sabitleme plakası gereklidir. Tork sensörü ve sabitleme panosu arasına 2-3 mm silikon kauçuk ekleyin ve rijit bağlantı olmasını önlemek için %15-20 sıkıştırma miktarı uygulayın.
